Spécifications générales

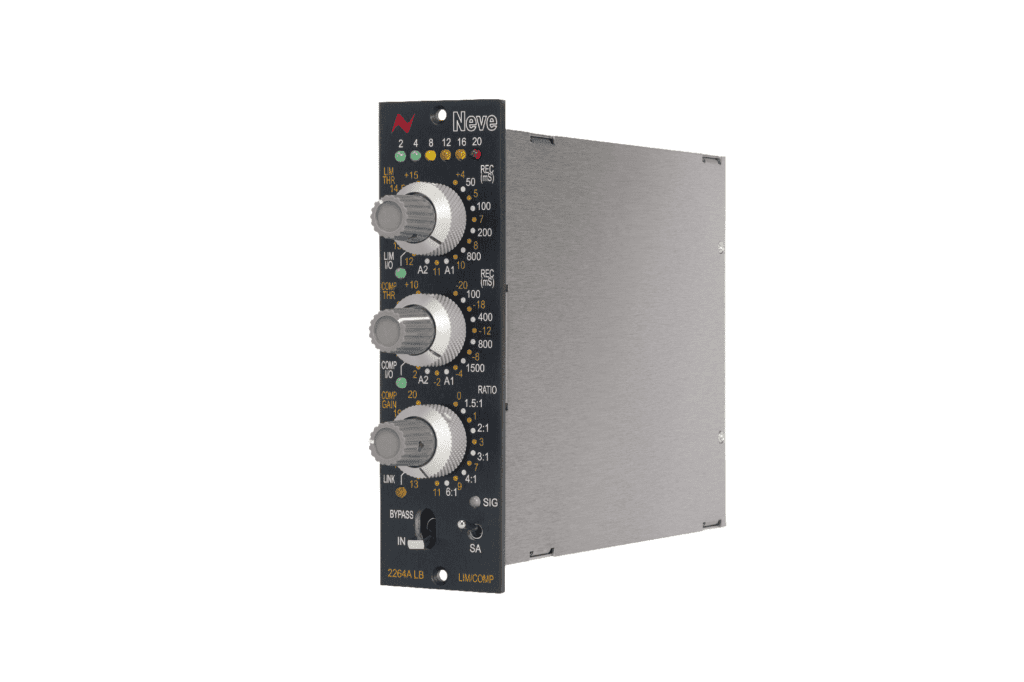

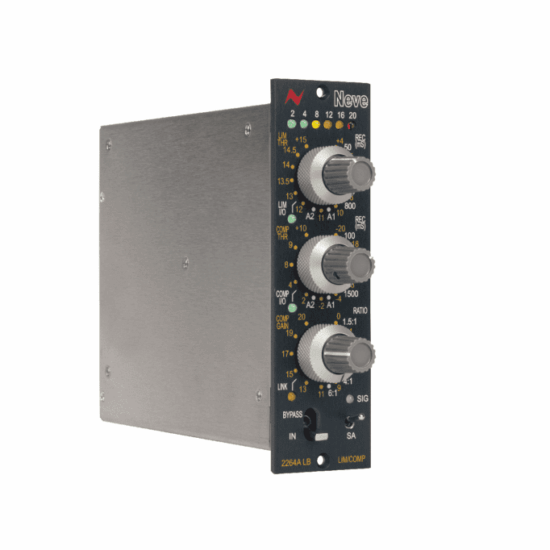

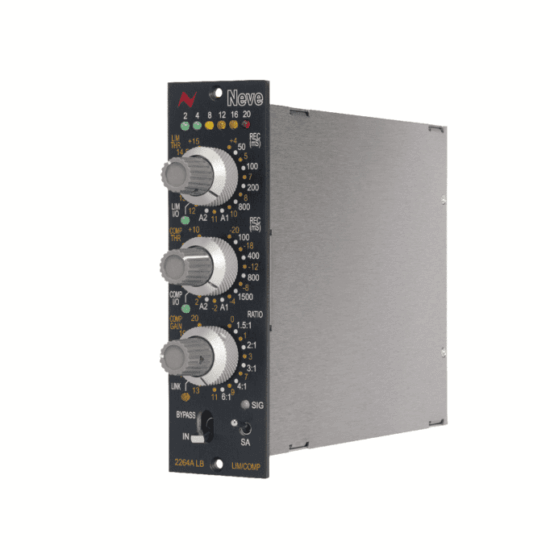

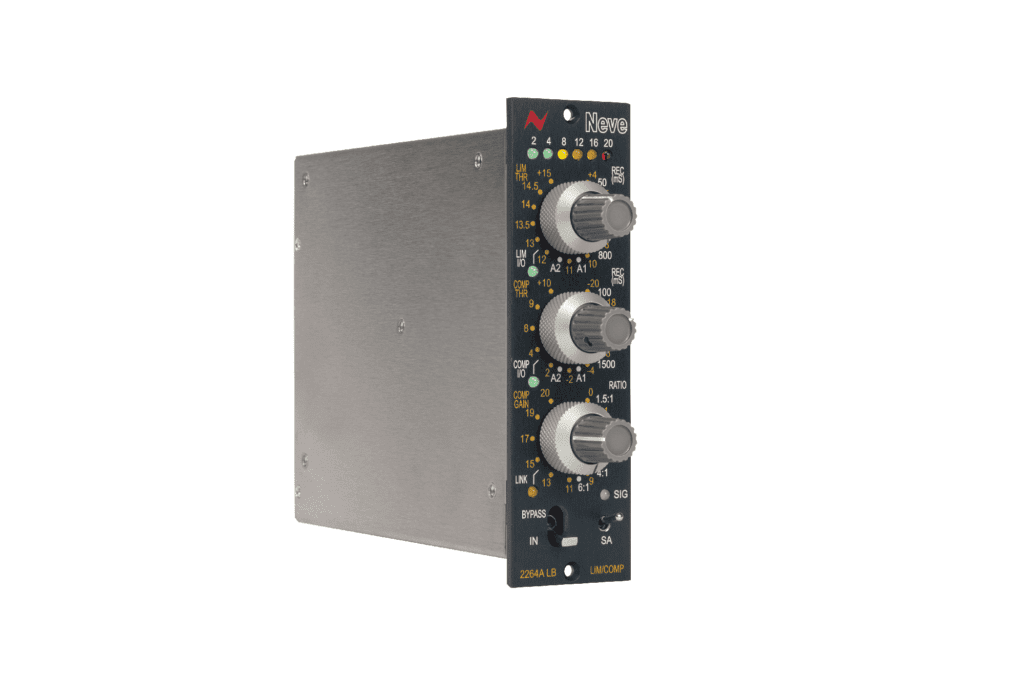

• Limiteur/Compresseur mono classique, disponible dans un format de série 500
• Circuits à couplage par transformateur utilisés dans les étages d’entrée, d’attaque de pont, de chaîne latérale et de sortie.
• Sélecteurs IN/OUT indépendants pour l’écrêteur et le compresseur.
• Le commutateur BYPASS connecte les bornes d’entrée directement aux bornes de sortie.
• Le commutateur d’attaque lente permet de passer des réglages d’attaque classiques du 2264A au nouveau réglage d’attaque lente pour la compression de bus.
• Un indicateur numérique à DEL avec une balistique PPM approximative indique une réduction de gain de 0 à 20 dB.
• La conception de l’insert de traitement audio permet d’insérer l’audio vers/depuis le module 2264ALB dans le chemin audio d’un module 1073LB existant (les modules doivent être installés dans le même rack de la série 500).
• Rack/boîtier série 500 compatible avec alimentation électrique et connecteurs d’entrée/sortie de niveau ligne requis, non fournis.

Performances audio

• Entrée – Pontage de 10 kohms, symétrique et sans terre.
• Sortie – Sortie maximale dans 600ohms 26dBm, symétrique et sans terre.
• Gain – nominalement 0dBm
• Bruit – 20Hz – 20kHz < -75dBm sans gain appliqué, -55dBm avec +20 gain de maquillage ajouté
• Réponse en fréquence – +/-0.5dB 20Hz-20kHz
• Distorsion < 0,05 %.

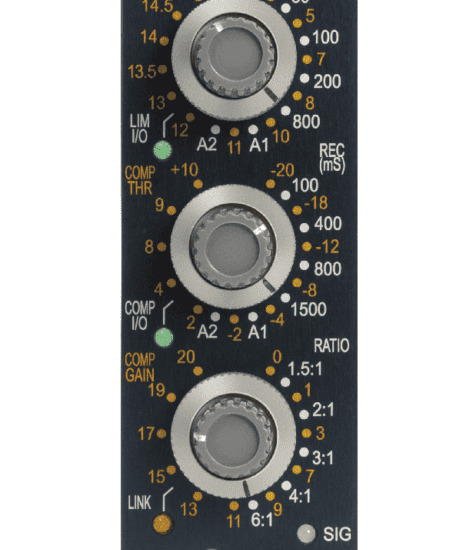

Paramètres

• Seuil de limite – variable de +dBm à +15dBm
• Rapport de limitation – pas moins de 100:1
• Temps d’attaque de la limite – 4ms
• Temps de récupération de la limite – 50ms/100ms/200ms/800ms/Auto 1 (100ms/2sec)/Auto 2 (50ms/5sec)
• Taux de compression – 1,5:1/2:1/3:1/ 4:1/6:1
• Seuil de compression – variable de -20dBm à +10dBm
• Temps d’attaque de la compression – 3ms (normal) 10ms (attaque lente)
• Temps de récupération de la compression – 100ms/400ms/800ms/1,5sec/Auto 1 (100ms/2sec)/Auto 2 (50ms/5sec)

Dimensions

• Hauteur – 132 mm (5,25 pouces)
• Largeur – 38 mm (1,5 pouces)
• Profondeur – 145 mm (5,75 pouces)
• Poids – 1,1 kg (2,42 livres)
