Spécifications

MOTEUR DE SON ANALOGIQUE

• SOURCES : VCO, VCO de modulation, Modulateur en anneau, Générateur de bruit
• TRAITEMENT DU SIGNAL : 1 pliage d’onde contrôlé par tension, 1 filtre à variable d’état contrôlé par tension, 2 amplificateurs contrôlés par tension
• SOURCES SONORES : 2 oscillateurs – formes d’onde carrée et triangulaire, 1 générateur de bruit blanc, 1 entrée audio externe
• MODULATEURS : 2 générateurs d’enveloppe à déclin uniquement
• DOUBLE SÉQUENCEUR GÉNÉRATIF : 2 séquenceurs numériques génératifs de 8 pas

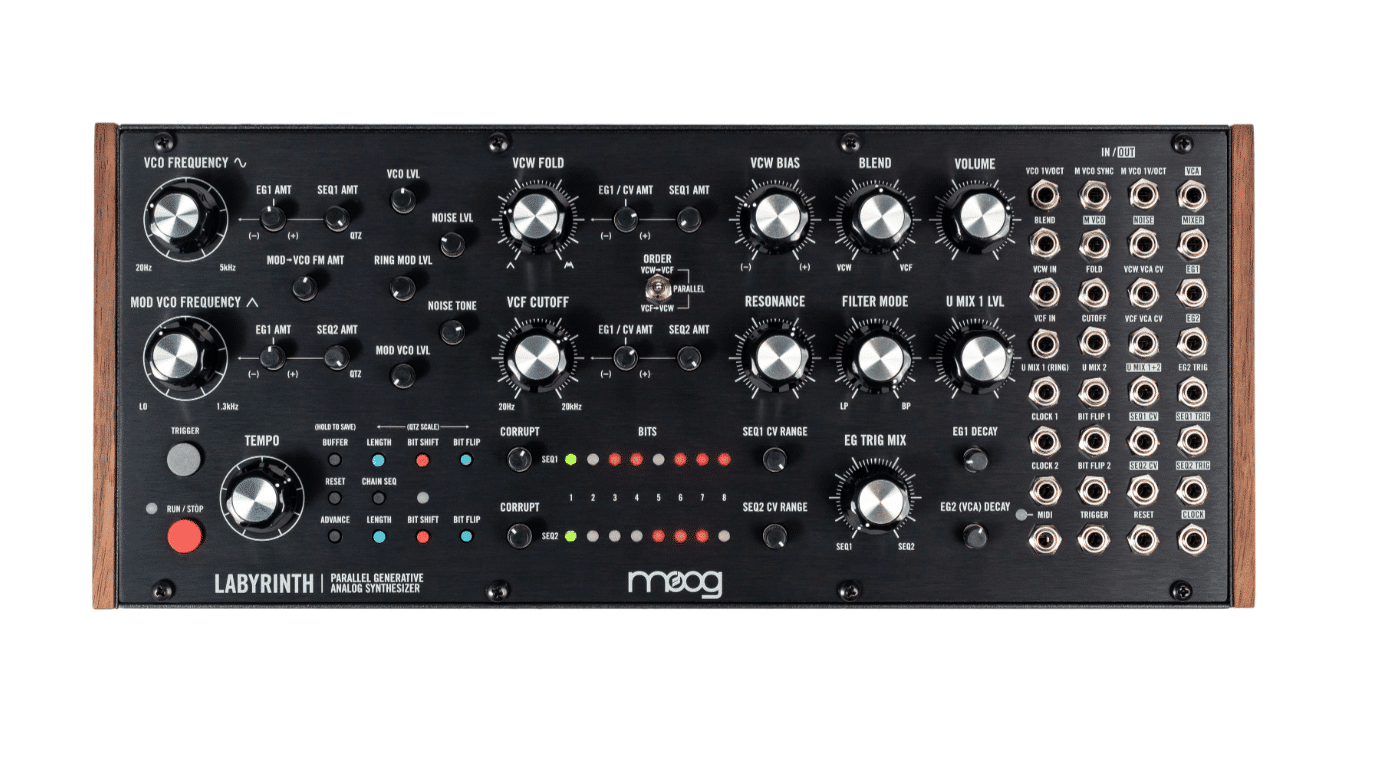

PATCH BAY (PANNEAU DE CONNEXIONS) :

• PRISES : 32 x 3,5 mm
• ENTRÉES : 20 prises d’entrée
• SORTIES : 12 prises de sortie

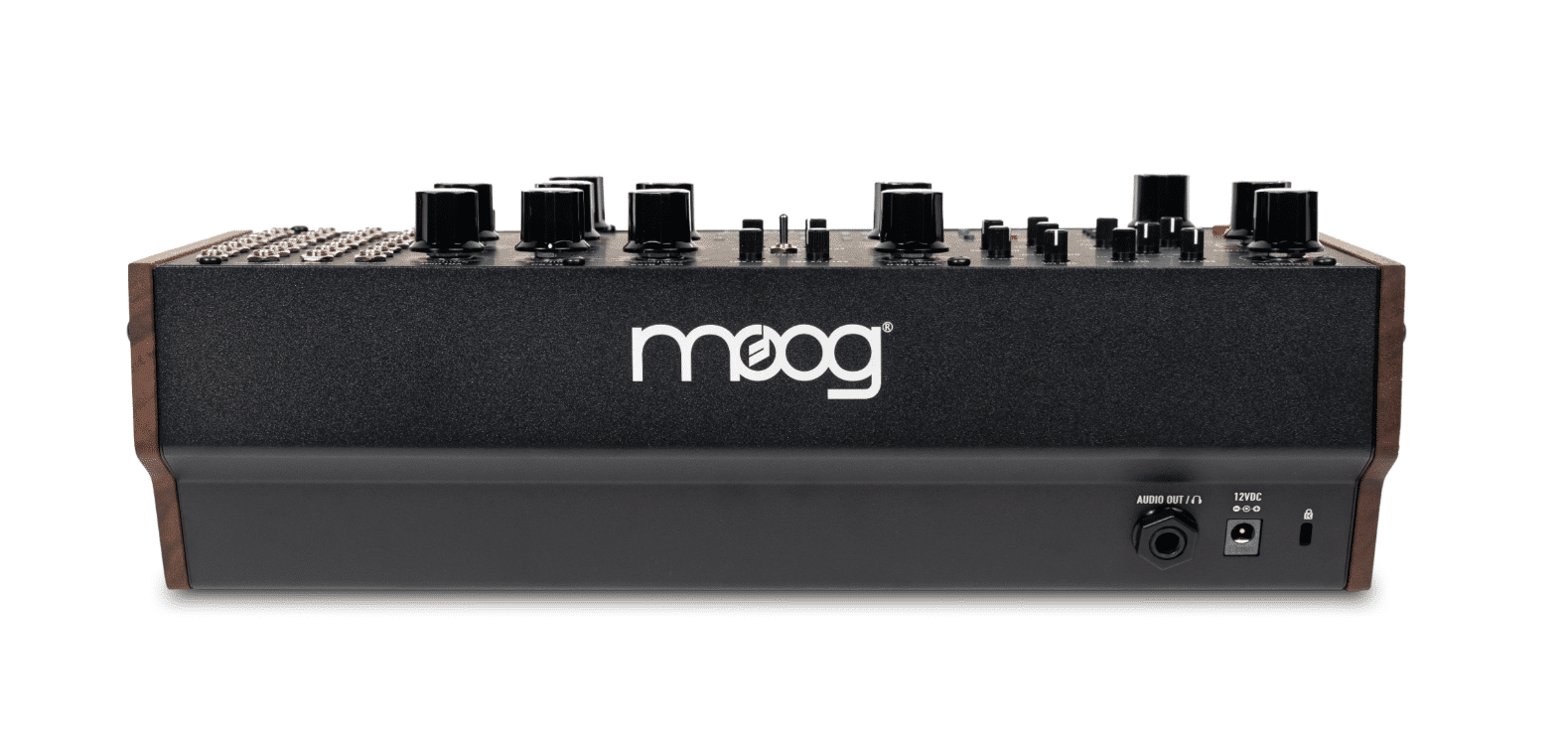

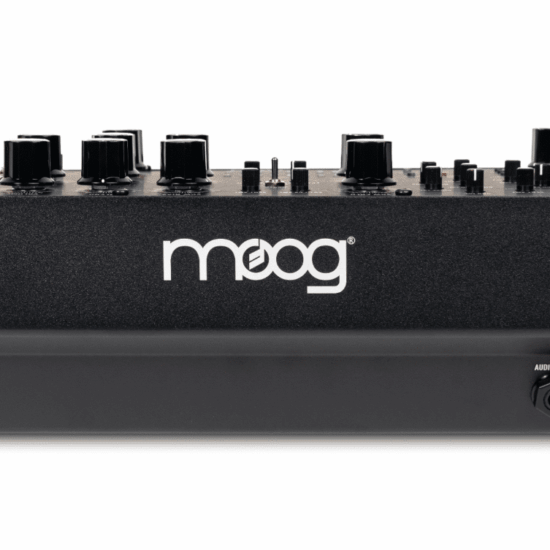

• PANNEAU ARRIÈRE : AUDIO : Prise casque TRS 1/4” ou prise instrument TS 1/4”

ENTRÉES PATCH BAY :

• VCO 1V/OCT
• M VCO SYNC
• M VCO 1V/OCT
• BLEND
• VCW IN
• FOLD
• VCW VCA
• CV
• VCF IN
• CUTOFF
• VCF VCA CV
• U MIX 1 (RING)
• U MIX 2
• EG2 TRIG
• CLOCK 1
• BIT FLIP 1
• CLOCK 2
• BIT FLIP 2
• MIDI
• TRIGGER
• RESET

SORTIES PATCH BAY :

• VCA
• M VCO
• NOISE
• MIXER
• EG1
• EG2
• U MIX 1+2
• SEQ1 CV
• SEQ1 TRIG
• SEQ2 CV
• SEQ2 TRIG
• CLOCK

ALIMENTATION INCLUSE :

• 100-240VAC ; 50-60Hz, +12VDC 1200mA
• CONSOMMATION D’ÉNERGIE : 4,0W

SPÉCIFICATIONS EURORACK :

• COURANT TIRÉ : 290 mA (maximum) à partir de +12VDC (connecteur à 10 broches)
• DIMENSIONS DE MONTAGE : 60HP (profondeur du module de 18 mm)
• POIDS : 1,5 kg
• DIMENSIONS : 326,1 x 143,3 x 106,7 mm
