SMC 7.1 SI

Un contrôleur de monitoring doté de plusieurs entrées pour des connexions diversifiées

Le Surround Monitoring Contrôller ou SMC 7.1 de SPL dispose de 2 entrées stéréo symétriques et 2 sources d’entrée 7.1 pouvant être acheminées vers la sortie 7.1. Grâce à cette configuration, cet appareil peut être utilisé pour faire une écoute comparative entre 2 productions. Une autre entrée stéréo est aussi disponible sur le panneau arrière. Il peut être relié à un Subwoofer, pour cela, il suffit d’activer le bouton LFE.

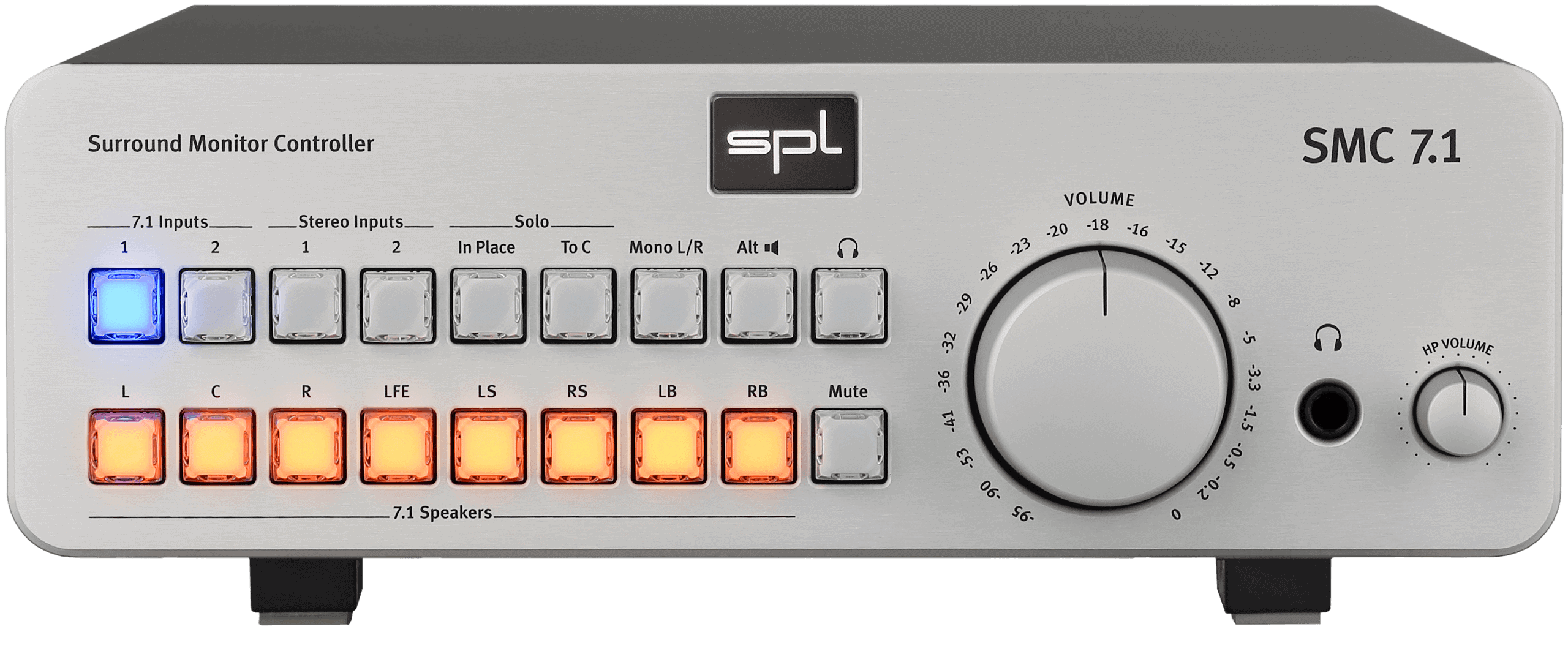

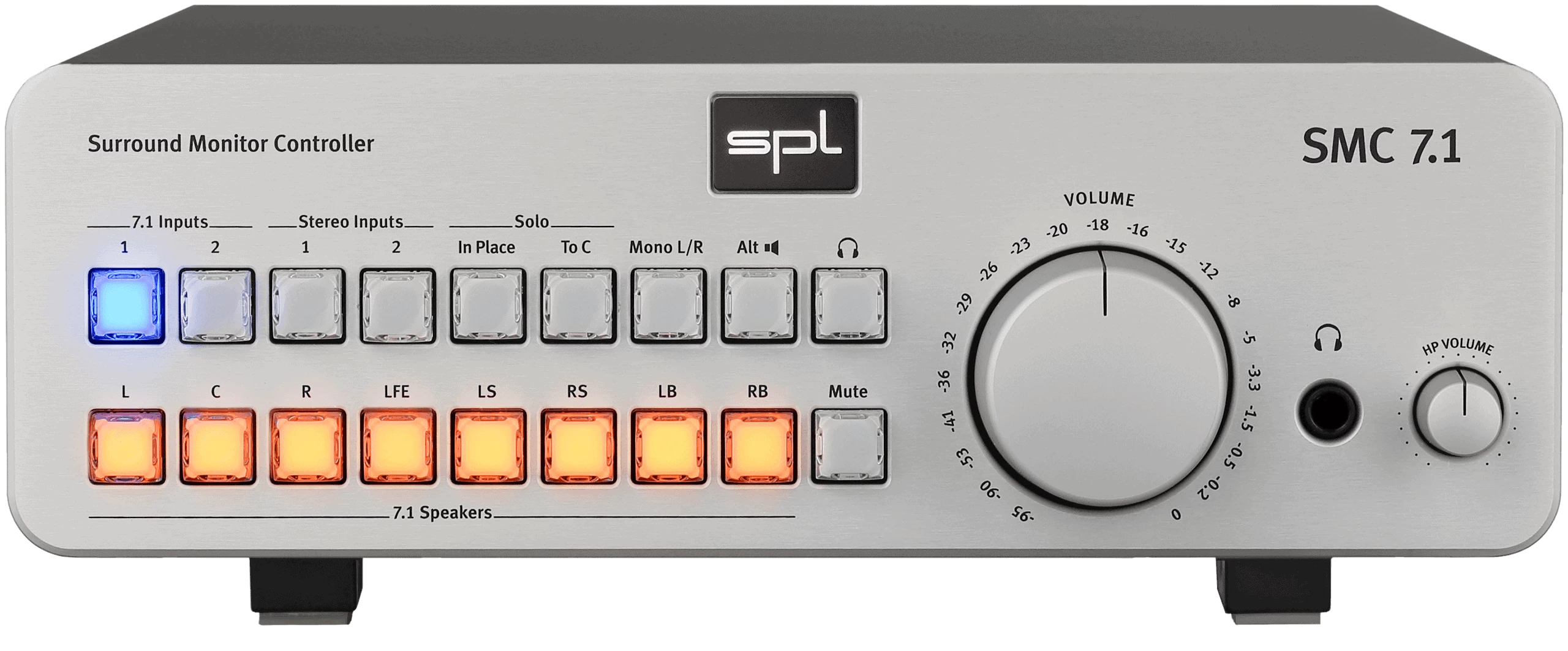

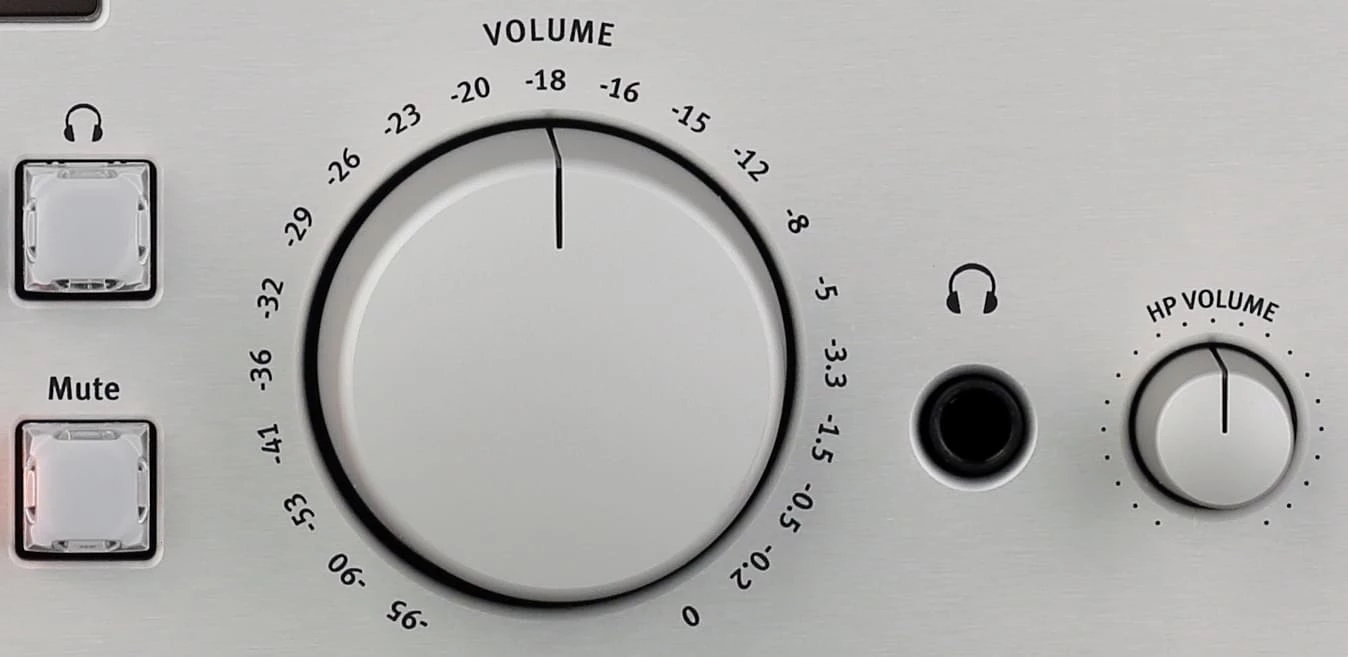

Ce contrôle de monitoring en analogique est équipé d’un potentiomètre à 8 niveaux de décibel, entre 0 à -95 dB. Un bouton Mute est accessible sur le panneau avant. Il peut être déclenché en cas de panne. En effet, mettre en sourdine le contrôleur permet de protéger les haut-parleurs et d’éviter les dommages auditifs. Cet appareil est aussi équipé d’une prise casque sur le panneau avant. Le réglage du volume s’effectue de manière indépendante.

Un contrôleur de monitoring avec des fonctionnalités pratiques

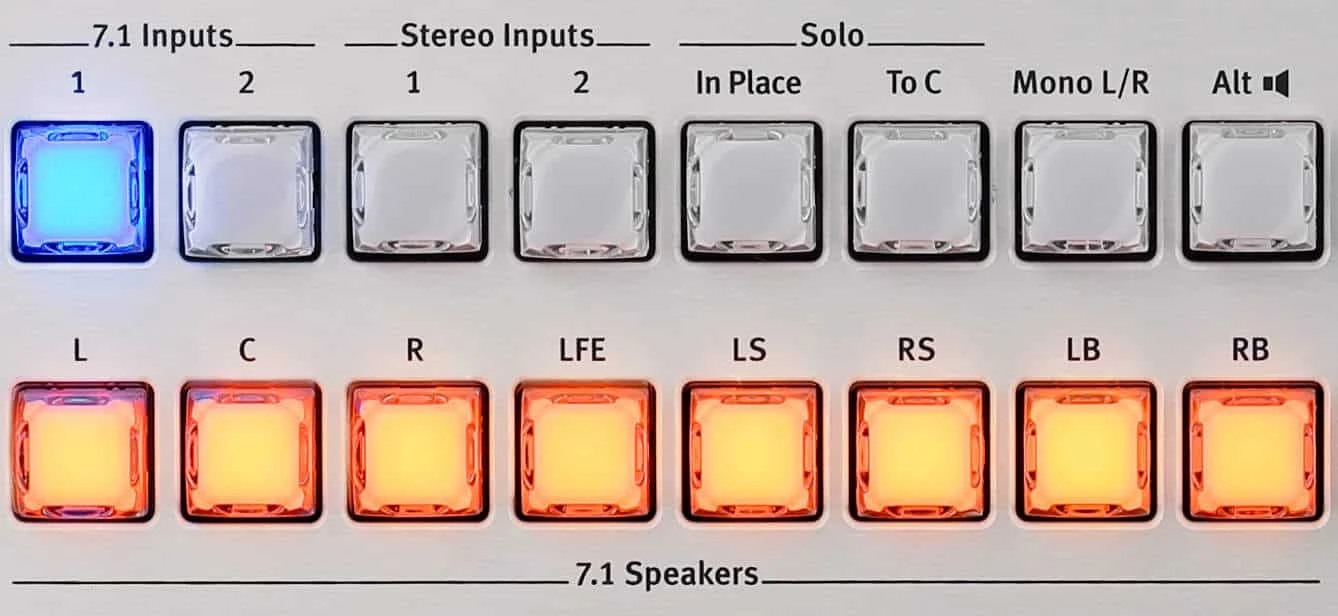

Le SMC 7.1 se distingue par ses fonctionnalités Solo-In-Place et Solo-To-Center. La première consiste à transformer les boutons marche/arrêt en bouton solo. Vous pouvez ainsi écouter votre haut-parleur en solo. La seconde fonction consiste à rendre en haut-parleur central, l’enceinte choisie. Ces 2 fonctionnalités jouent un rôle fondamental lors d’un mixage. Elles permettent de contrôler la compatibilité mono avec précision et de repérer la position parfaite du panorama stéréo.

Caractéristiques techniques :

• Deux entrées symétriques 7.1
• Deux entrées stéréo symétriques
• Symétrique 7.1 Sortie
• Sortie stéréo symétrique avec sous-sortie
• Options de routage étendues
• Solo in Place / Solo to Center
• Amplificateur d’écouteurs de haute qualité
• Sortie Analogique Dédiée pour Compteur Analogique
• Alimentation électrique interne
• Fabriqué en Allemagne
• Couleur : Argent

Spécifications :

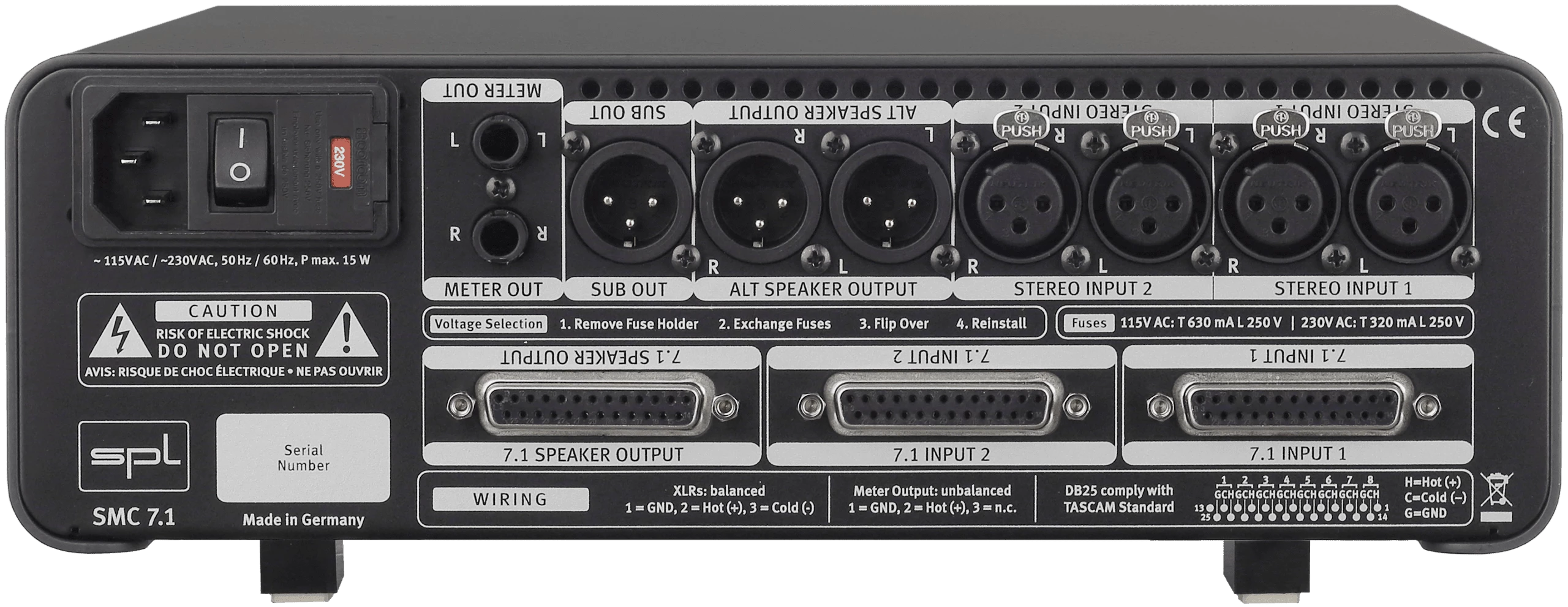

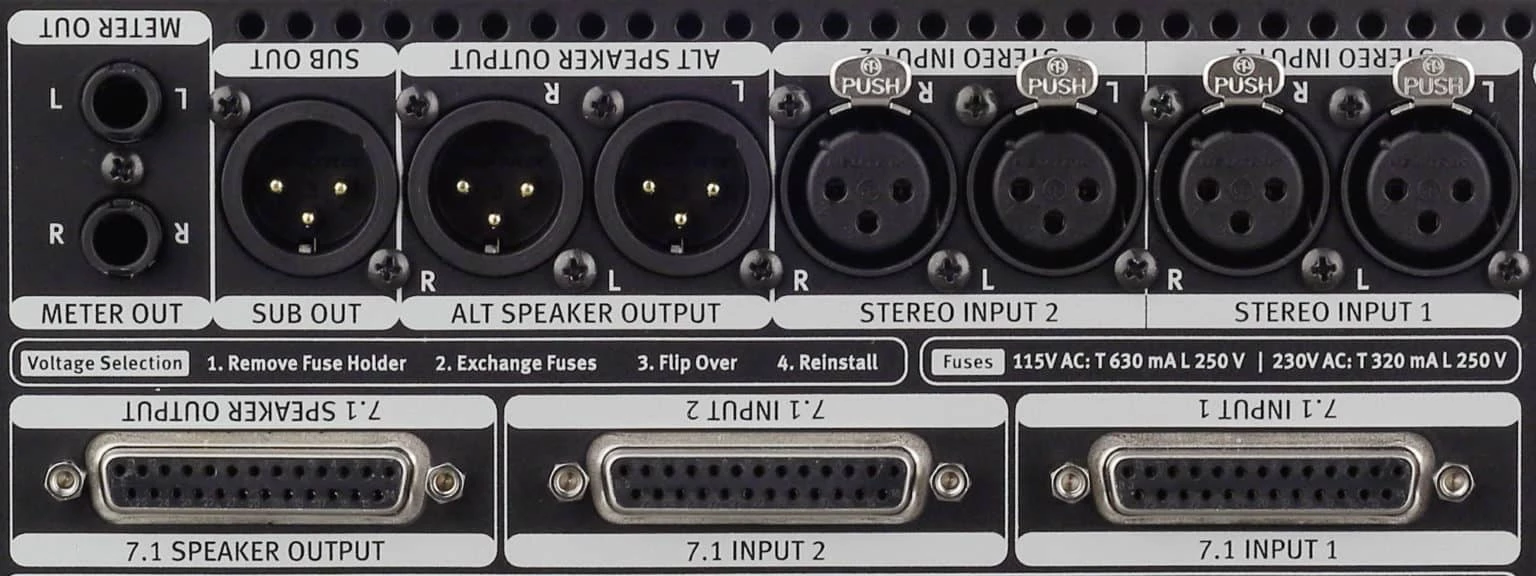

1- Entrées

• Sous-D-25-Entrée-sortie
• Sub-D-25 (TASCAM-Standard)
• Impédance : 20 kOhms
• CMR : -82 dB
• Max. Niveau d’entrée : +22 dB
• Entrée XLR
• Neutrik XLR, symétrique, broche 2 = (+)
• Impédance : 20 kOhms
• CMR : -82 dB
• Max. Niveau d’entrée : +22 dB

2- Sorties

• Sous-D-25-Output
• Sub-D-25 (TASCAM-Standard)
• Gamme de fréquence : 10 Hz à 150 kHz ( -3 dB)
• Diaphonie à 1 kHz : -92 dB
• THD & N : 0,001% (0 dBu, 1 kHz, charge 100 kOhms)
• Bruit (pondéré A) : -93 dB
• Plage dynamique : 115 dB
• Sortie XLR
• Neutrik XLR, symétrique, broche 2 = (+)
• Gamme de fréquence : 10 Hz à 150 kHz ( -3 dB)
• Diaphonie à 1 kHz : -92 dB
• THD & N : 0,001% (0 dBu, 1 kHz, charge 100 kOhms)
• Bruit (pondéré A) : -93 dB
• Plage dynamique : 115 dB
• Sortie casque
• Connecteur TRS 6,35 mm
• Câblage des broches : Pointe = Gauche, bague = droite, manchon = GND
• Impédance : 22 kOhms
• Gamme de fréquence : 10 Hz à 80 kHz ( -3 dB)
• Diaphonie à 1 kHz : -70 dB
• THD & N : 0,001% (0 dBu, 1 kHz, charge 40 kOhms)
• Bruit (pondéré A) : -93 dB
• Plage dynamique : 113 dB

3-Tensions internes de fonctionnement

• Analogique : +/- 18 V Alimentation électrique
• Tension secteur (commutable) : 230 V AC / 50Hz ou 115 V AC / 60Hz
• Fusibles : 230 V = T 500 mA ; 115 V = T 1 A
• Consommation électrique : max 25 VA

4-Dimensions et poids

• (LxHxP) 10,95 x 4,6 x 13,1 po (278 x 103 x 333 mm)
• 4,1 kg (9,04 lb), poids emballé 5,0 kg (11,02 lb)
